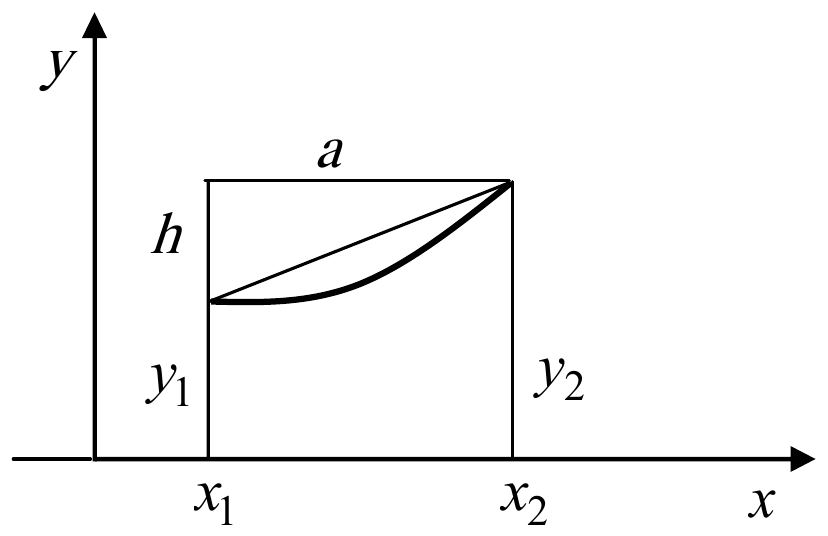

Ovakav izraz nije najpovoljniji za praktičnu primenu, jer je vezan za početnu i krajnju koordinatu (odnosno za koordinatni sistem). Svakako da dužina raspona provodnika nije funkcija koordinatnog sistema. Zato se daje nezavisno od koordinatnog sistema:
Iz ove dve jednačine mogu se rešiti x1 i x2, a zatim korišćenjem jednačine lančanice y1 i y2.
Koristeći koordinate izračunatih tačaka može se odrediti ugib u bilo kojoj tački.
Ali u praksi je najvažniji maksimalni ugib. On se može izračunati na sledeći način:
Koeficijent pravca prave A1−A2 je:
m=ah.

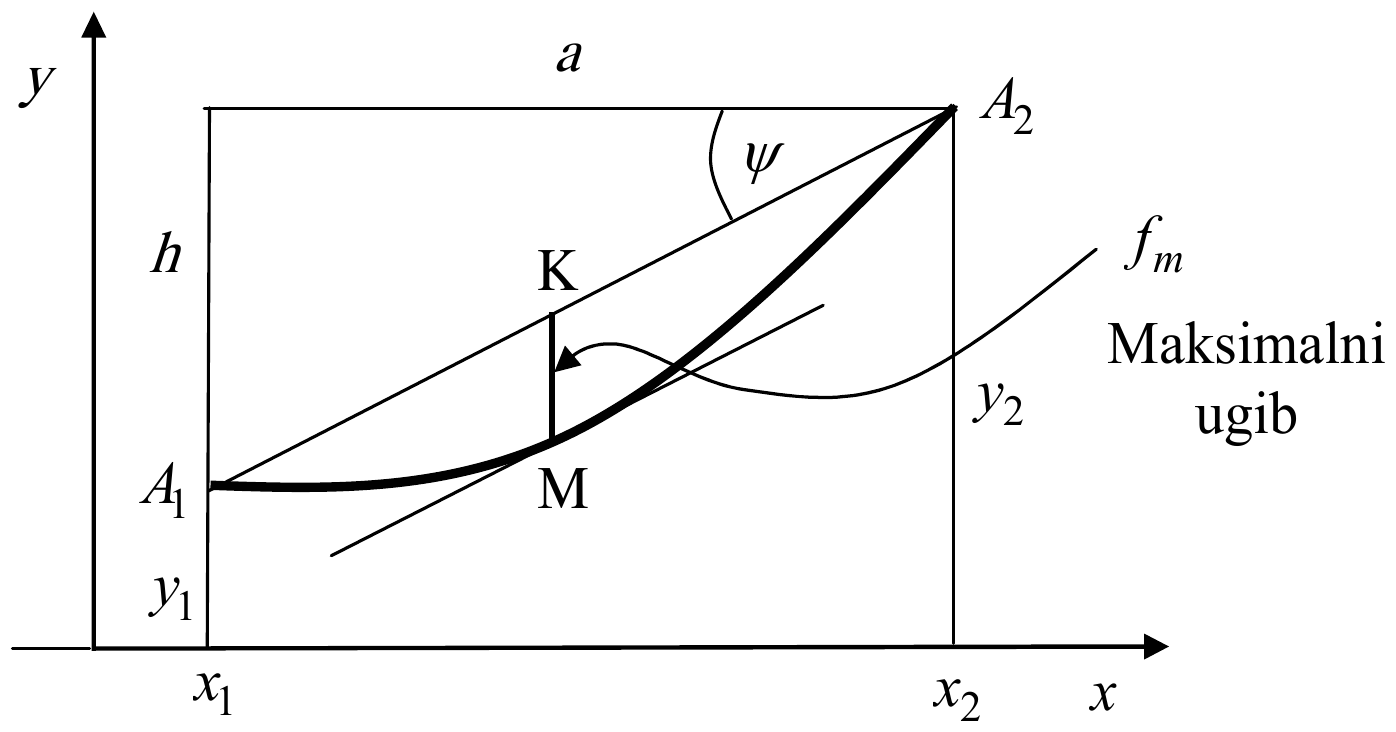

Maksimalni ugib ima se u tački gde je tangenta paralelna sa pravom A1−A2, odnosno u tački M.
To znači da je koeficijent pravca tangente:
dxdy=y′=shσ/γxM=m.
Ordinata tačke M je:
yM=γσ⋅chσ/γxM.
Iz gornje dve jednačine mogu se izračunati xM i yM.
Vrednost u tački K (yK) izračunava se iz jednačine tangente kroz dve tačke (x1, y1) i (x2, y2), koje su već određene.
Ovaj detaljan način će biti prikazan na vežbama.
Slučaj pravog raspona

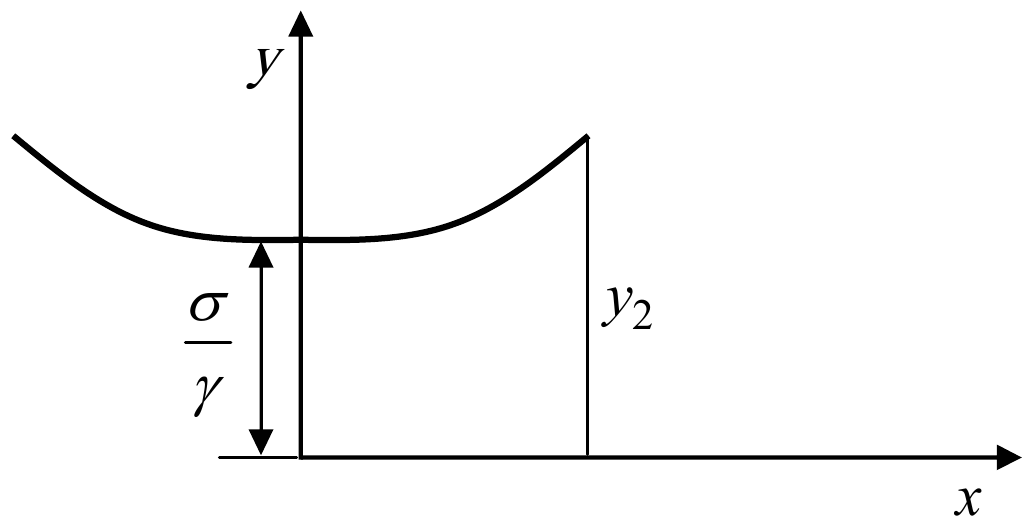

Sa donje slike je:
fm=y2−γσ=γσ⋅ch2σ/γa−γσ=γσ(ch2σ/γa−1).
Razvojem u red prethodnog izraza dobija se:
fm≈8σ/γa2+384(σ/γ)3a4.
Za raspone a≤500 m je (najčešći slučaj u praksi):
fm≈8σ/γa2.
U slučaju kosog raspona može se usvojiti da je (cosψ=a2+h2a):
fm≈8σ/γ⋅cosψa2.
Uz prethodne izraze može se izraziti dužina provodnika za prav raspon a≤300 m kao:
L≈a+3a8fm2.
Uticaj klimatskih uslova na proračun nadzemnih vodova
Propisi definišu da se provodnici i zaštitna užad proračunavaju za:
tmin=−20∘ C – minimalna temperatura koja se može javiti kod nas (u Rusiji je to tmin=−40∘ C);
tmax=40∘ C – maksimalna temperatura;
tL=−5∘ C – temperatura pri kojoj se na provodniku zadržava led, inje i sneg.
Dodatna specifična težina usled leda
Minimalna normalna dodatna specifična težinaγnd,min je najveća vrednost koja se javlja na tom mestu prosečno svakih pet godina, a koja nije manja od:
γnd,min=s0,18d[m,mm2daN],
gde je:
d – prečnik provodnika;
s – stvarni poprečni presek provodnika (u praksi se razlikuje od nazivnog).
Za procenu dodatne specifične težine usled leda koriste se podaci meteorološke službe, kao i iskustva.
Zato se usvajaju sledeći faktori leda:
Zona leda
1
2
3
4
k
1
1,6
2,5
4
Sada je normalna specifična težina usled leda:
γnd=k⋅γnd,min=s0,18⋅kd[m,mm2daN].
Definiše se i izuzetna specifična težina usled leda:
γid,min=2⋅γnd,
kao vrednost koja se prosečno javlja svakih dvadeset godina.
Uticaj vetra na nadzemni vod
Sila vetra koja deluje na neko telo izračunava se kao:
Fv=svpvcv,
gde su:
sv – površina projekcije tela na vertikalnu ravan upravnu na pravac duvanja vetra;
pv – pritisak vetra;
cv – aerodinamički koeficijent objekta.
Propisi definišu da sila vetra deluje normalno na površinu objekta. Pritisak vetra računa se kao:
pv=16v2[m2daN],
gde je:
v – maksimalna brzina vetra koja se na datom mestu javlja prosečno svakih pet godina.
Prethodni obrazac važi za zone nadmorske visine do 40 m. Za zone od 40 do 80 m koriste se vrednosti iz donje tabele, koje se usvajaju na bazi izračunatih vrednosti (izračunate vrednosti po formuli zaokružiti na prvu veću vrednost iz tabele):
Visinska zona [m]
Pritisak vetra [m2daN]
0−15
50
60
75
90
110
15−40
60
75
90
110
130
40−80
75
90
110
130
150
Obično se usvaja cv=1.
Vrste naprezanja provodnika
Propisi daju tri vrste naprezanja, koje su predstavljene i na donjoj slici:
B: σnd u [m,mm2daN] – normalno dozvoljeno naprezanje je najveće naprezanje koje se sme dostići pri normalno teškim uslovima (−5∘ C + led, ili −20∘ C bez leda);
C: σid u [m,mm2daN] – izuzetno dozvoljeno naprezanje je najveće naprezanje koje se sme dostići pri izuzetno teškim uslovima;
A: σmaxr u [m,mm2daN] – maksimalno radno naprezanje je najveće naprezanje koje se sme dostići pri normalnim uslovima; Ono se usvaja, ali tako da je σmaxr≤σnd.

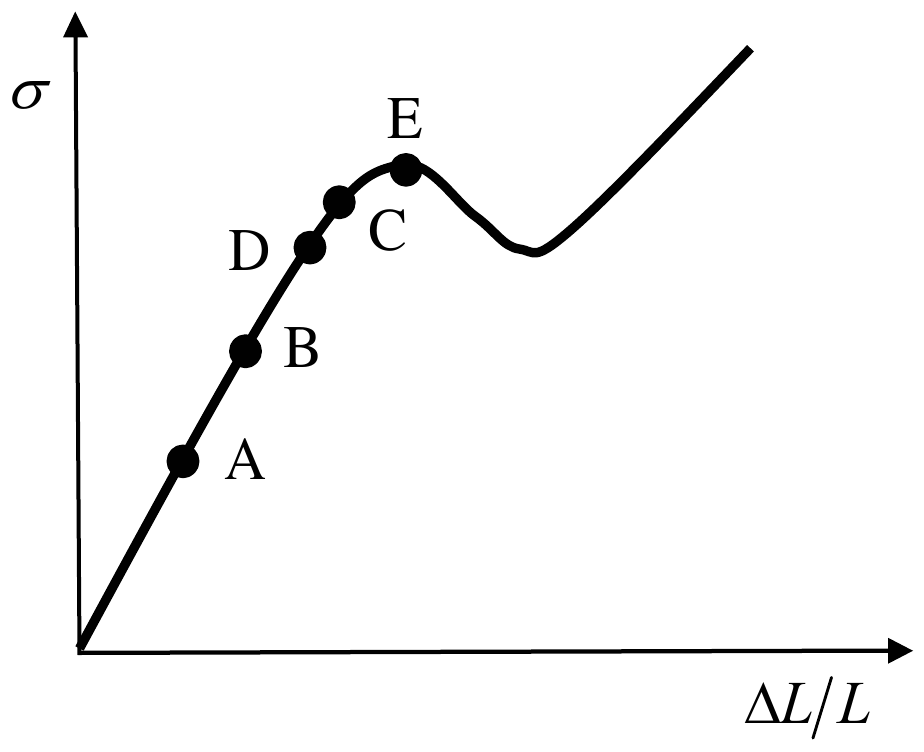

Na prethodnoj slici označene su i sledeće dve tačke:
D: – granica elastičnosti;
E: – granica čvrstoće (kidanje materijala).
Podaci za neke tipove užadi koja se koriste za nadzemne vodove su dati u donjoj tabeli:
Materijal
Broj žica u užetu
σnd[m,mm2daN]
σid[m,mm2daN]
γ[dm3daN]
E[mm2daN]
αt[10−5∘C1]
Al
719−37
77
1212
2,72,7
60005700
2,32,3
Cu
719−37
1818
3030
8,98,9
1130010500
1,71,7
Al-Fe
0,95/1
18/19
24,5
46
5,33
13000
1,33
1,7/1
12/7
19
45,5
4,66
10700
1,53
4,4/1
70/7
13
24,5
3,75
8700
1,78
6/1
26/7
11
21
3,5
7700
1,89
7,7/1
24/7
10
19
3,36
7400
1,96
U prethodnoj tabeli E je Jung-ov modul elastičnosti, a αt toplotni koeficijent istezanja.
U prethodnom izrazu se sa leve strane mora dati detaljniji izraz, jer sa najgrubljom aproksimacijom L≈a, dobila bi se nula. Sa desne strane dovoljna je aproksimacija L≈a.
Tada je jednačina promene stanja:
24a2[(σγ)2−(σ0γ0)2]=(t−t0)αt+Eσ−σ0.
Kod kosog raspona u prethodni izraz treba izvršiti smenu σ→σ/cosψ.
Kritični raspon
Da li će najveće naprezanje biti na −5∘ C + led, ili −20∘ C bez leda određuje kritični raspon.
Kritični rasponakr je onaj računski raspon kod koga se ima maksimalna vrednost horizontalne komponente u normalno teškim uslovima, tj. σ=σ0=σnd ili σ=σ0=σmr≤σnd, pri uslovima −5∘ C + led, ili −20∘ C bez leda.
To znači da je iz jednačine promene stanja:
akr=(mr)σndγ0′2−γ0224(t0′−t0)αt.
Stanja 0′ i 0 su polazne pretpostavke:
•0′: t0′=−5∘ C i γ0′=γs+γd=γr (γs je sopstvena težina provodnika, a γd je dodatno opterećenje usled leda);
•0: t0=tmin=−20∘ C i γ0=γsσ0=σ0′=(mr)σnd.
Sada je:
akr=(mr)σndγr2−γs2360αt.
Za kose raspone treba zameniti σnd=σnd/cosψ.
Jednačina promene stanja ima dva granična slučaja:
Prvi granični slučaj: a→0.
Tada je:
σ=σ0−(t−t0)αtE,
odnosno, to znači da je σ=f(t) i σ=f(γ).
Dakle, za a<akr dominantan je uticaj temperature, pa je σnd zadato na t=−20∘ C.
Drugi granični slučaj: a→∞.
Tada je:
σγ=σ0γ0, odnosno: σ=σ0γ0γ
odnosno, to znači da je σ=f(γ) i σ=f(t).
Dakle, za a>akr dominantan je uticaj opterećenja, odnosno σnd je na t=−5∘ C, uz dodatno opterećenje usled leda.
Ako se zahteva poznavanje naprezanja za bilo koju drugu temperaturu, potrebno je rešiti jednačinu promene stanja za date početne uslove. U opštem slučaju jednačina promene stanja može se zadati kao:
Prilikom rešavanja jednačine σ3+Aσ2=B, potrebno je zadati temperaturu, za koju se zadaje opterećenje (za t=−5∘ C, γ=γs+γd, a za t=−5∘ C, γ=γs), pa zatim polovljenjem intervala rešavati σ.
Moguć je i drugi pristup u rešavanju: rešiti jednačinu promene stanja po t:
t=αt1{24a2[(σγ)2−(σ0γ0)2]+Eσ0−σ}+t0,
uz iste početne uslove u zavisnosti od kritičnog raspona.
Zadaje se određeno σ i izračunava temperatura kada se ima to naprezanje. Ovo je lošiji način, jer se ne može dobiti tačno zadata temperatura t.
Kriva σ=f(t) ima diskontinuitet u početnom uslovu:
a>akr⇒σ−5∘C+led=σnd i γ=γs+γd;a<akr⇒σ−20∘C=σnd;γ=γs.
Određivanje maksimalnog ugiba u zavisnosti od kritične temperature
Kritična temperatura je računski podatak kojim se određuje kada se ima maksimalan ugib.
To je temperatura kada je ugib jednak ugibu na t=−5∘ C sa normalnim dodatnim opterećenjem.
U slučaju kosih raspona, umesto σ treba koristiti σ/cosψ.
Prilikom proračuna ugiba jedino u slučaju:
a>akr, kada je σ−5∘C+led=σnd, i
tkr>tmax, kada je fmax=f−5∘C+led,
nije potrebno rešavati jednačinu promene stanja.
U svim ostalim slučajevima treba izračunati σ za datu temperaturu.
Mehanička sigurnost provodnika
Za svaki raspon može se definisati koeficijent mehaničke sigurnosti provodnika kao odnos izuzetne dodatne specifične težine usled leda (γid=γs+mγnd), pri kojoj se u tačkama dostiže izuzetno dozvoljeno naprezanje (σid) i usvojene normalne dodatne specifične težine usled leda (γnd=kγnd,min):
m=γndγid.
Prvi slučaj: Ako je raspon veći od kritičnog (a>akr) onda važe sledeće smene:
Po propisu, najmanja dozvoljena vrednost koeficijenta mehaničke sigurnosti je 2, odnosno m≥2.
Međutim, za pojedina ukrštanja važi:
m≥3 – ukrštanje nadzemnog i telekomunikacionog voda;
m≥4 – ukrštanje nadzemnog voda sa železničkom prugom.
Koeficijent mehaničke sigurnosti (m) se najlakše povećava smanjivanjem raspona. Druga mogućnost je izbor užeta sa većim σid.
Montažne krive
Zavisnosti σ(t) i f(t) nazivaju se montažnim krivim i koriste se za određivanje naprezanja i ugiba pri montaži nadzemnog voda.
Montaža se obično vrši kada je t>15∘ C, osim pri havariji.
Ako je a>akr, diskontinuitet krive σ(t) je u t=−5∘ C, pa je maksimum σL(t)=σnd.
Ako je tkr>tmax=40∘ C onda je maksimalni ugib fmax=f−5∘C+led.

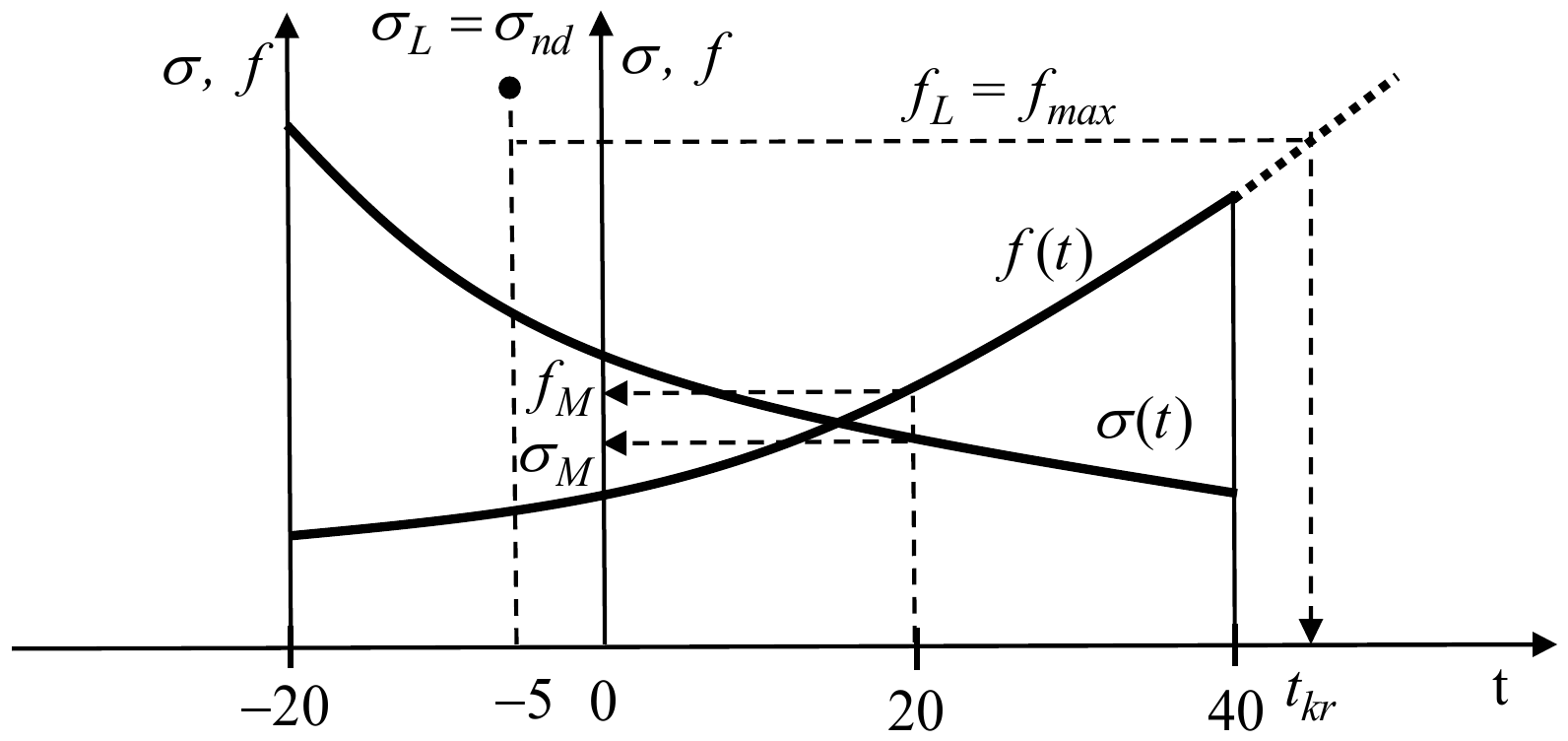

Prethodno je ilustrovano na donjoj slici (sa M su označene tačke temperature montaže).
Ako je a<akr, diskontinuitet krive σ(t) je u t=−5∘ C, pa je maksimum σ−20∘C=σnd>σL(t).
Ako je tkr<tmax=40∘ C onda je maksimalni ugib fmax=f40∘C.

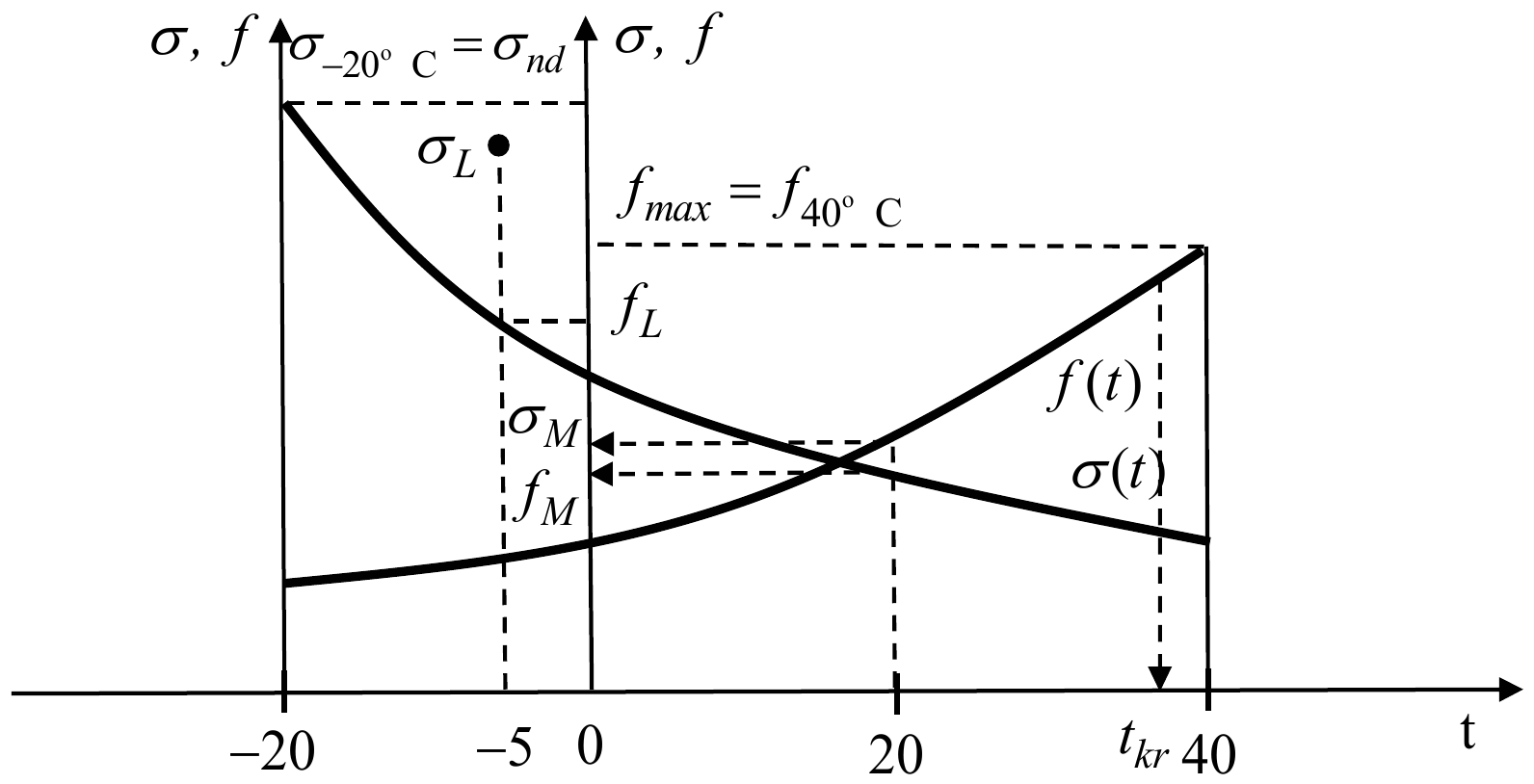

Prethodno je ilustrovano na donjoj slici.
Idealni raspon
Sve izvedene jednačine polaze od pretpostavke fiksnih tački vešanja.
Međutim, vod se sastoji od dve vrste stubova:
•Nosećih (dimenzionisani da podnose samo vertikalne sile i momente i sile vetra na stub i provodnike).
•Zateznih (podnose isto što i noseći, ali i sile zatezanja provodnika).

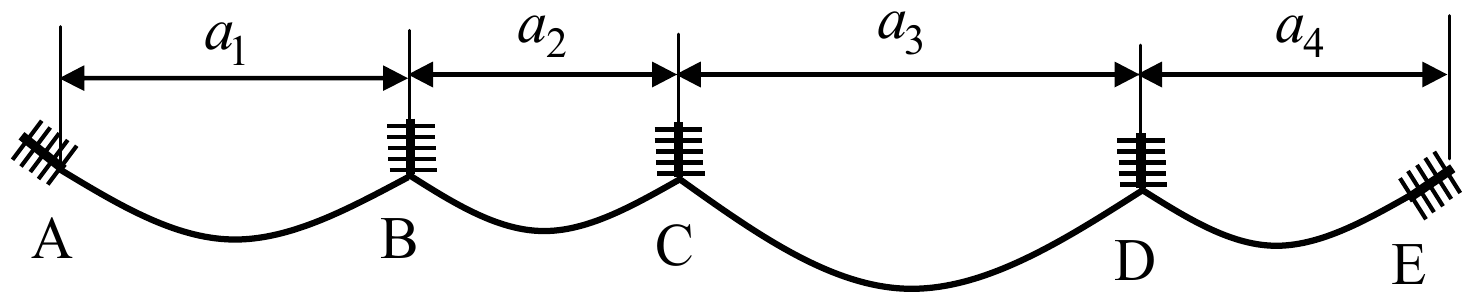

Rastojanje između dva zatezna stuba je zatezno polje (prikazano na slici).
Maksimalna dužina zateznog polja ne prelazi 8 km, ili 30 raspona.
Na zateznim stubovima tačke vešanja provodnika su fiksne. Na nosećim stubovima tačke vešanja su fiksne, ako se koriste potporni izolatori (distributivne mreže nižih naponskih nivoa, odnosno za Un≤35 kV). Za ostale se koriste izolatorski lanci od kapastih izolatora, koji su pomični.
Pošto su rasponi različite dužine, oni se različito i izdužuju (videti gornju sliku). Zato se tačke vešanja (izolatori) slobodno pomeraju, tako da je naprezanje isto.
Idealni raspon se izračunava kao:
aicosψai=j=1∑najj=1∑naj3cosψj3.
To znači da u zateznom polju sve proračune treba vršiti sa idealnim rasponom.
Stvarni ugibi u rasponima određuju se iz:
fa=faiai2a2.
Ekonomski raspon
Nadzemni vod može se realizovati sa različitim rasponima. Manji rasponi zahtevaju veći broj nižih stubova, dok duži rasponi zahtevaju manji broj viših stubova.
Ukupna dužina provodnika praktično ne zavisi od raspona.
To znači da je:
cp – cena provodnika;
ci – cena izolatora (smanjuje se sa povećanjem raspona);
cs – cena stuba (nelinearno zavisi od visine stuba);
cv – cena voda.

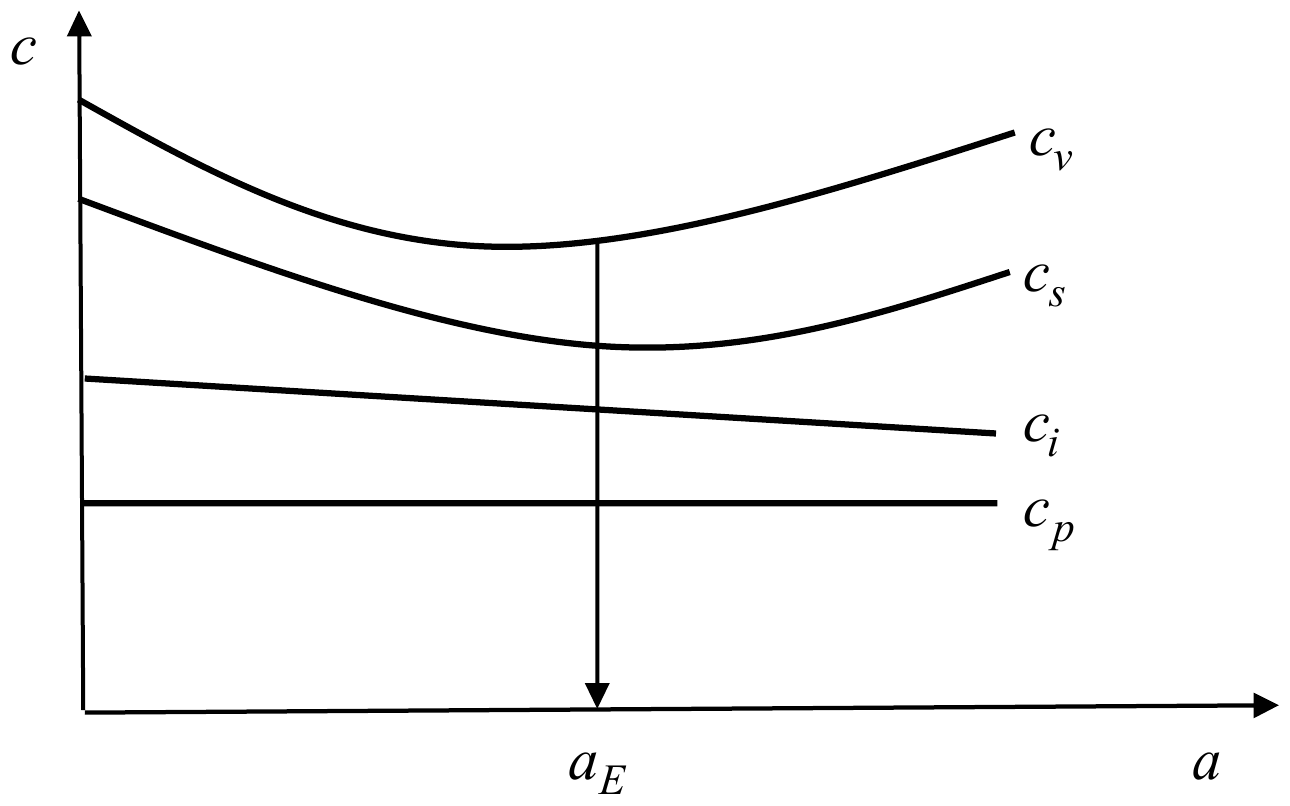

Prethodne cene prikazane su na slici:
Sa gornje slike, dužina raspona kada se ima minimalna cena je ekonomski raspon, aE.
U zavisnosti od materijala za stubove, važe sledeći odnosi za ekonomske raspone:
aE za cˇelik≥aE za beton≥aE za drvo.
Za drvo ekonomski raspon je aE≈100 m, a za čelično rešetkasti stub aE≈400 m.
