Trofazni sistemi su uglavnom uravnoteženi, odnosno impedanse, elektromotorne sile i opterećenja svih faza su jednaki.
Ako to nije slučaj, onda je sistem neuravnotežen.
Najčešći neuravnoteženi sistemi su oni koji imaju veliki udeo jednofaznih potrošača, na primer elektrolučnih peći (elektrotermija).
Poremećaji u sistemu, kao što su kratki spojevi ili prekidi provodnika, po pravilu dovode do nesimetrije u sistemu.
Kada je trofazni sistem simetričan, stanje u mreži se može odrediti posmatranjem samo jedne faze. Stanje u ostalim fazama je poznato iz podataka o toj fazi. Kod nesimetričnih sistema monofazna predstava nije moguća. Zato se primenjuje sistem simetričnih komponenti (postavio ga Forteskje, početkom 20-tog veka).
U osnovi sistema (principa) simetričnih komponenti je mogućnost da se grupa od tri neuravnotežena vektora razloži na skupove vektora jednakih po veličini, a fazno pomerenih za 120∘, odnosno 240∘. Svaki skup od tih vektora čini jednu simetričnu komponentu.
Osnovne relacije vektorske algebre
Svaki vektor može se predstaviti u Gauss-ovoj kompleksnoj ravni x–jy, gde je j=−1 imaginarna jedinica:

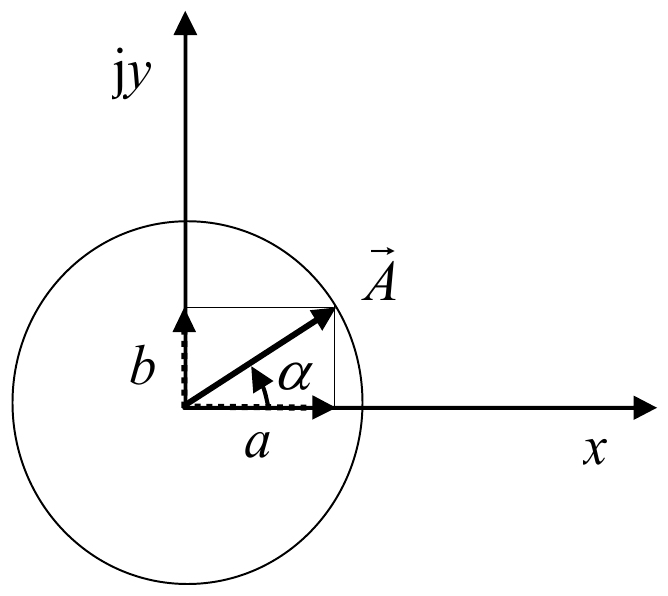

A=a+jbab=Acosα=Asinα⎭⎬⎫Projekcije vektora
Iz definicije imaginarne jedinice sleduju i sledeći identiteti:
j2=−1;j3=−j,itd.
Sa prethodne slike je:
A=Acosα+jAsinα,
gde je A=A=a2+b2 moduo vektora.
Vektori se često mogu predstaviti u eksponencijalnom obliku korišćenjem Euler-ove (Ojler) formule:
cosα±jsinα=e±jα,
gde je e=n→∞lim(1+n1)n=2,71828 osnova prirodnog logaritma.
Dobro je znati i Moavrovu (Abraham de Moivre) formulu:
(cosα±jsinα)n=cos(nα)±jsin(nα).
Uvođenje kompleksnog operatora a
Ugaoni operator a je po veličini jednak 1, a sa pozitivnim smerom realne ose zaklapa ugao od 120∘ u dogovorenom pozitivnom smeru (suprotno od smera kretanja kazaljke na časovniku). To znači da bilo koji vektor množenjem sa a neće promeniti svoju vrednost, već će se samo zarotirati za 120∘.
Znači kompleksni operator a definiše se kao:
aa2=1⋅ej120∘=−21+j23;=1⋅ej240∘=−21−j23.
Iz ovog elementarnog definisanja kompleksnog operatora izvodi se više identiteta. Neki od njih su:
a3a4=1⋅ej360∘=1⋅ej0∘=1;=a=1⋅ej120∘.
Iz prethodnog sleduje vrlo važan identitet:
1+a+a2=0.
Isto tako važe (lako se mogu izvesti) i sledeći identiteti:

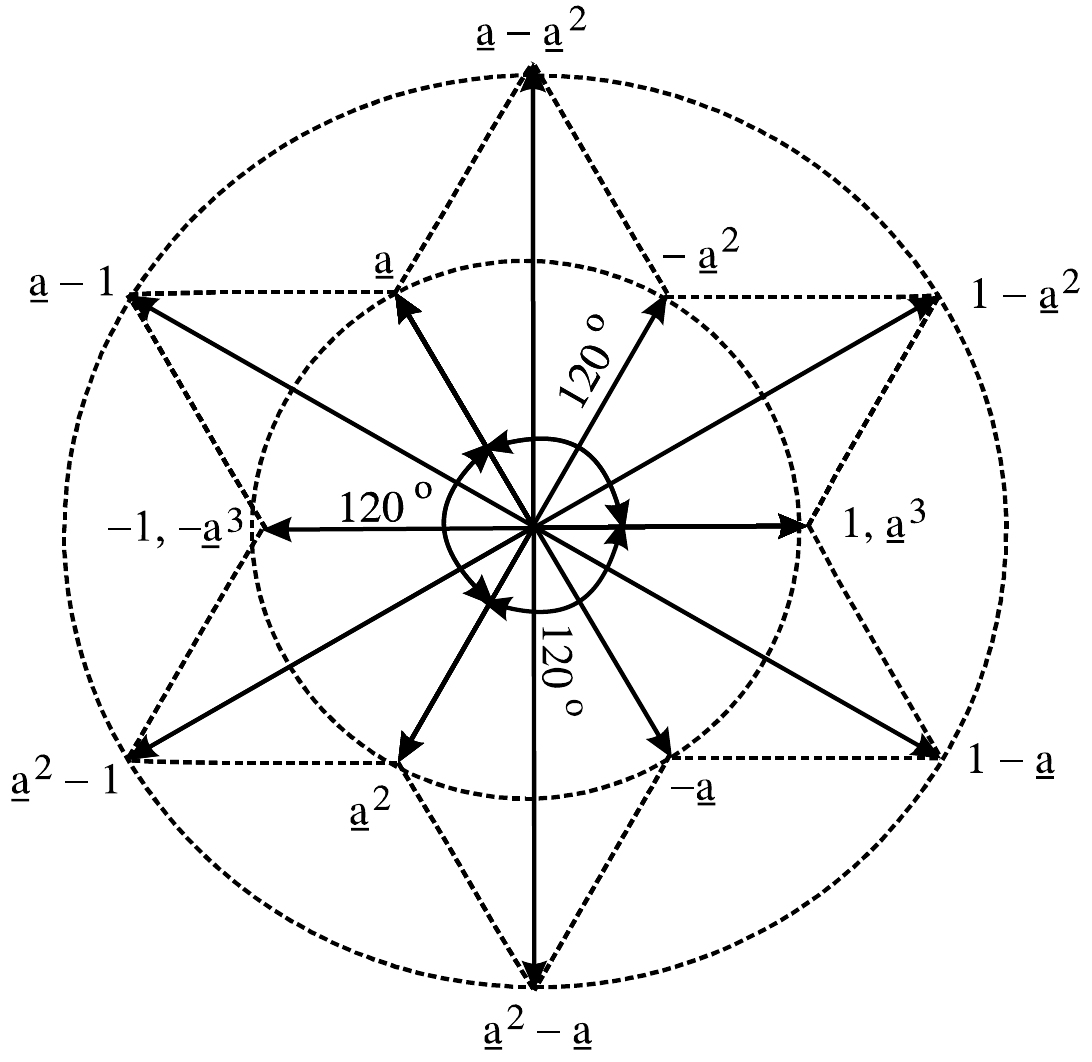

Grafička interpretacija nekih od napred datih identiteta je:
Primena simetričnih komponenata u elektrotehnici
Daće se predstava razlaganja tri neuravnotežena vektora na tri simetrične grupe vektora. Biće dat primer za struje, mada se to isto može uraditi i za napone ili impedanse (donjim indeksima označene su faze R, S i T, dok su gornjim indeksima d, i i 0 označene simetrične komponente):

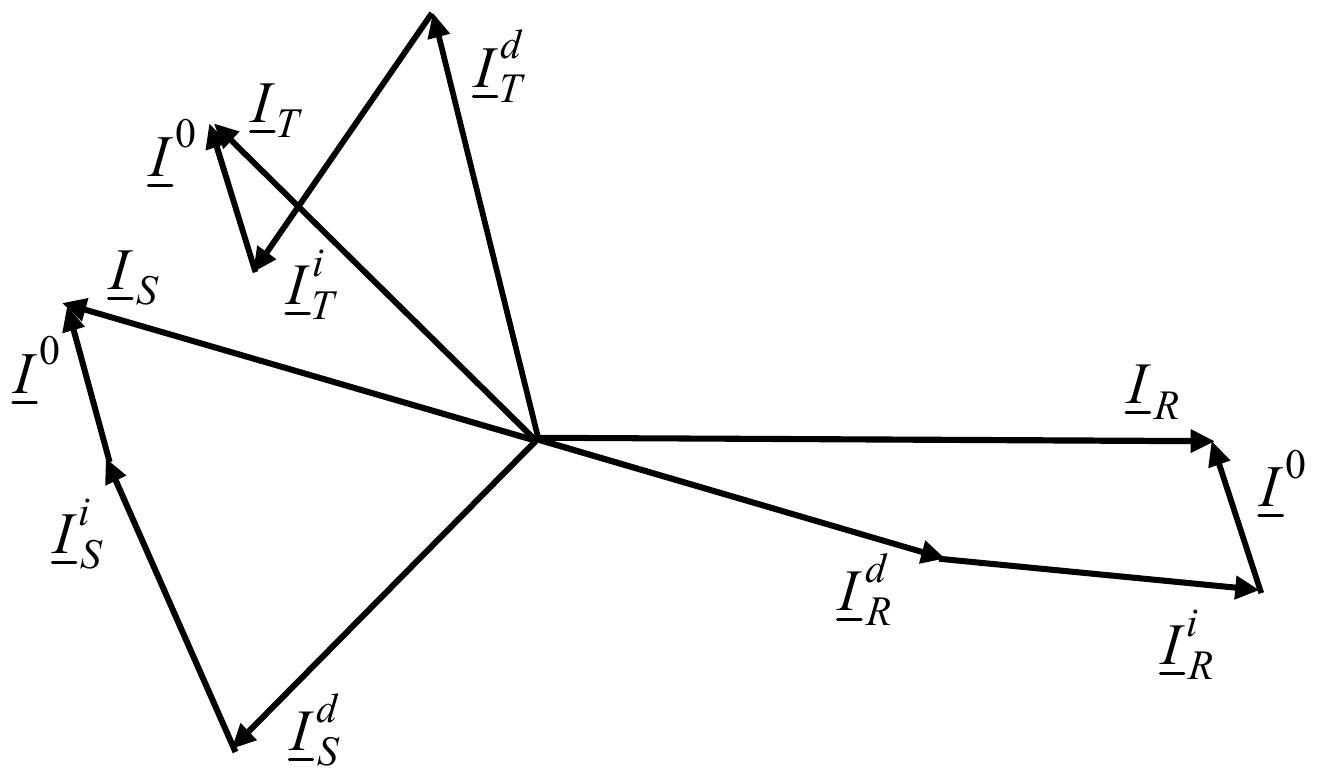

Sa ukupne slike mogu se izdvojiti određene skupine vektora:

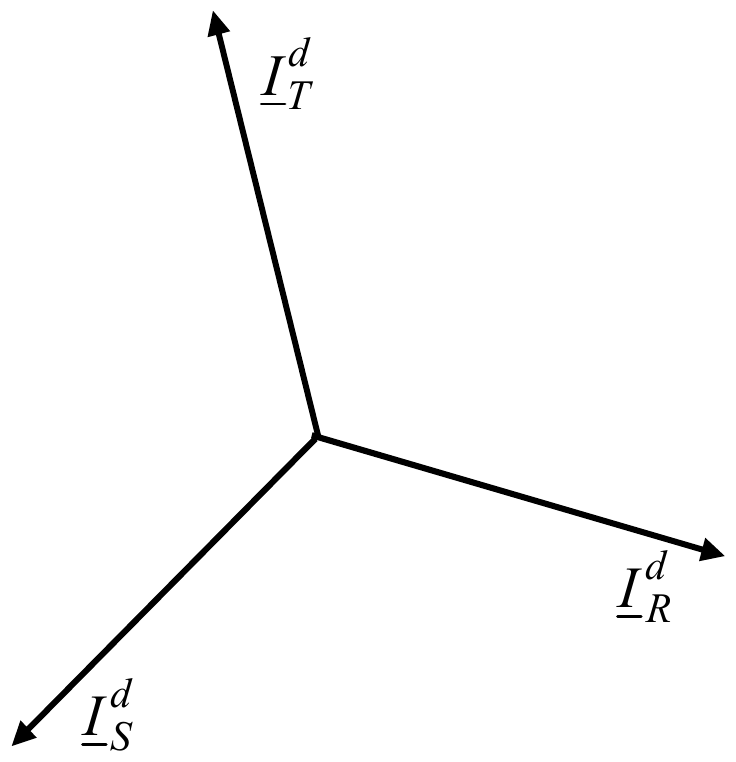

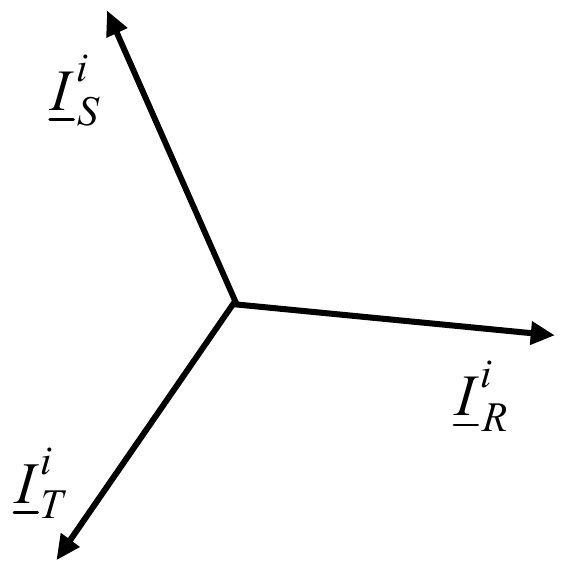

Direktni redosledInverzni redosledNulti redosled
Iz prethodnih slika vidi se da se dobija skup simetričnih skupina vektora. Ovo se za bilo koji skup vektora može demonstrirati primenom nekog od softverskih paketa.
Sa ukupne slike tri nesimetrična vektora mogu se postaviti sledeće veze:
Konačno se gornji izrazi mogu pisati u kompaktnom obliku:
IRISIT=IR0+IRd+IRi=IS0+ISd+ISi=IT0+ITd+ITi(svođenjem na jedan vektor)⇒IRISIT=IR0+IRd+IRi=IR0+a2IRd+aIRi=IR0+aIRd+a2IRi.
Pošto su u prethodnom izrazu sve veličine date za fazu R, tako da se mogu izostaviti indeksi koji označavaju fazu u simetričnim komponentama, pošto bi se isti rezultat dobio ako bi se svodilo i na druge faze.
To znači da je:
IRISIT=I0+Id+Ii=I0+a2Id+aIi=I0+aId+a2Ii(ili u matricˇnoj notaciji)⇒IRISIT=1111a2a1aa2I0IdIi.
Prethodna transformacija naziva se Forteskjeova, i praktično je određena matricom:
A=1111a2a1aa2.
Sabiranjem gornjih jednačina dobija se:
I0=31(IR+IS+IT).
Množenjem prve jednačine sa 1, druge sa a i treće sa a2, posle čega se njihovim sabiranjem dobija:

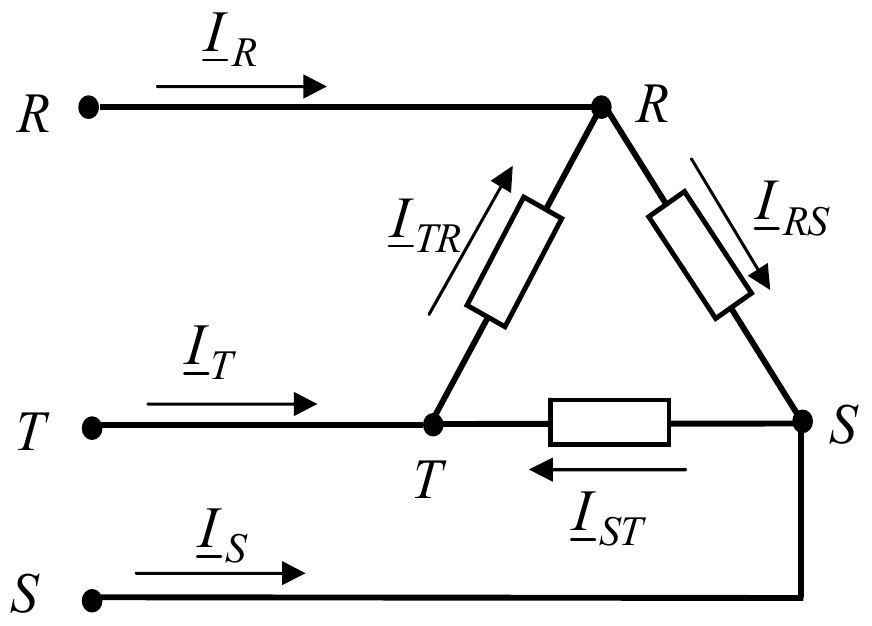

Prethodni dobijeni rezultat za nultu simetričnu komponentu je logičan i očekivan, jer sve nulte struje ulaze u trougao, a ni jedna ne izlazi (sve se zatvaraju u trouglu).
